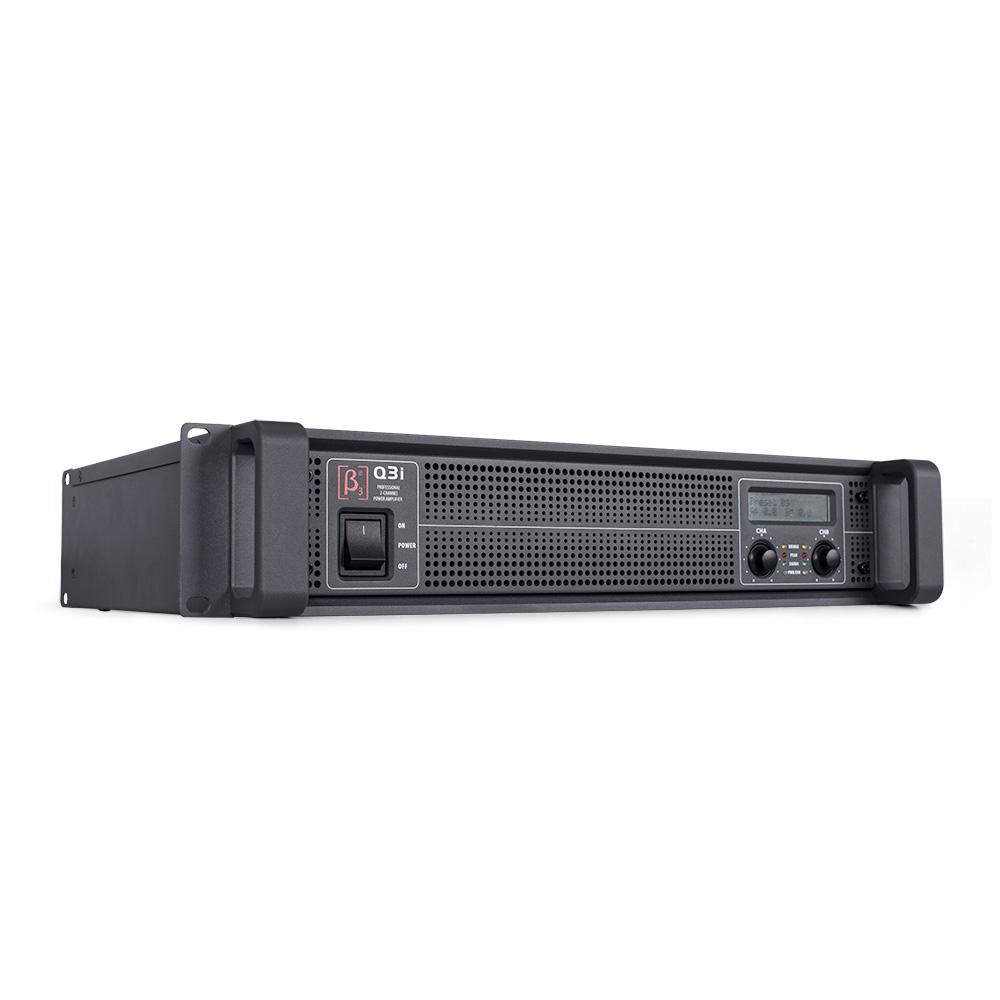

Q3i

网络数字功率放大器

Q3i网络数字功率放大器采用高效率D类功率输出,配合大功率谐振开关电源加DSP音频处理器的方案,全新设计的高性能专业功率放大器,主要应用于大型固定安装扩声系统配套使用。Q系列功放安装在标准2U机箱内;同时使用高工作效率的D类功率放大器和大功率谐振开关电源,极大幅度的提高了整机的效率,降低了热量的产生,保证了功放具备强劲的驱动能力和长期高负荷的稳定特性;同时将整机重量降低至传统功放产品的1/5以下,整机重量紧有8.5Kg,极大提高了功率密度至350W/Kg。该功放信号前级采用了DSP音频处理器,可分别对功放两声道进行频率响应,分频点,分频斜率,延时增益,压限保护等全方位控制,并可以预设多条客户所需的频率响应曲线,使应用更方便灵活。


主要特点

◇ 高功率密度和较轻的机身重量,既能满足大型扩声系统的大功率需求.又方便携带和安装。
◇ 功放内置DSP前级,无需另接信号前级就可搭配不同款式的音箱.轻松调出所需要的效果.并可存入多款音箱的参数,方便取用。

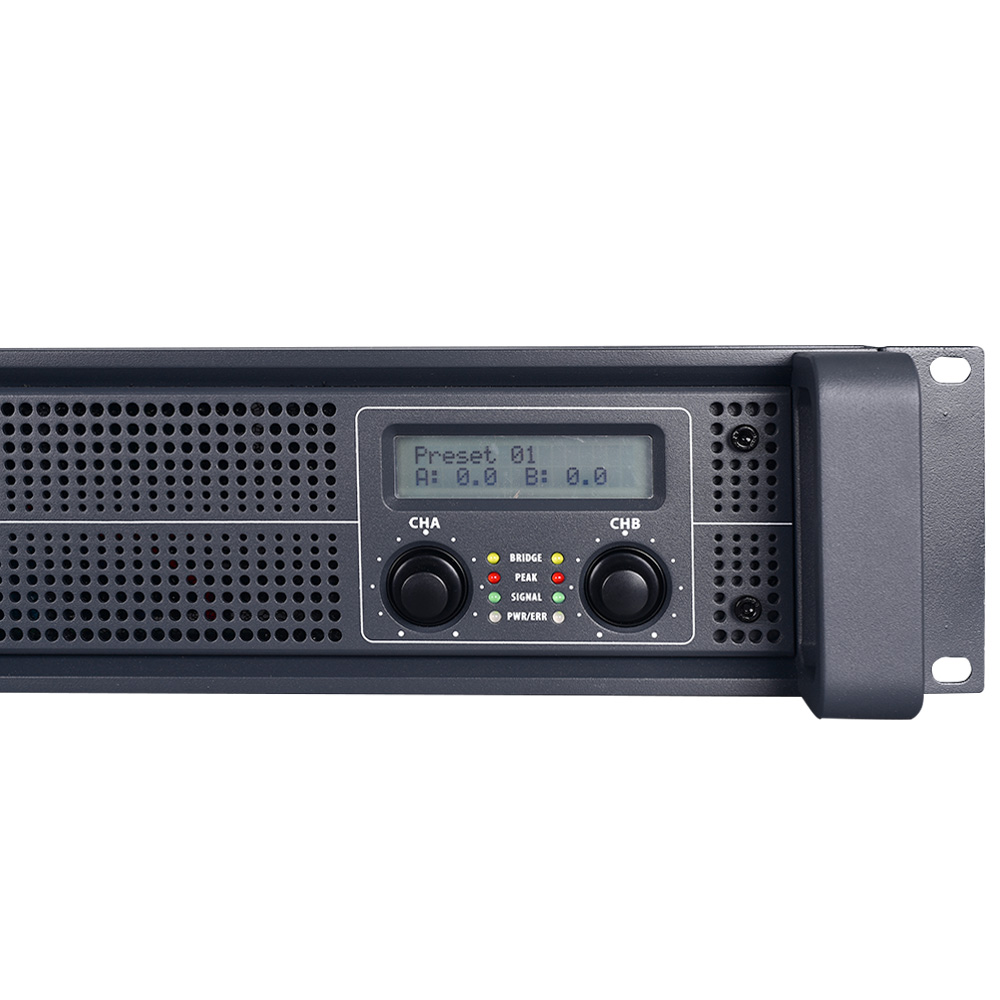

◇ 准确直观的状态指示和LCD功能显示.工作状态和操作由您轻松掌控。
◇ 精确灵敏的温度检测保护,确保机内发热器件工作在安全范围内。

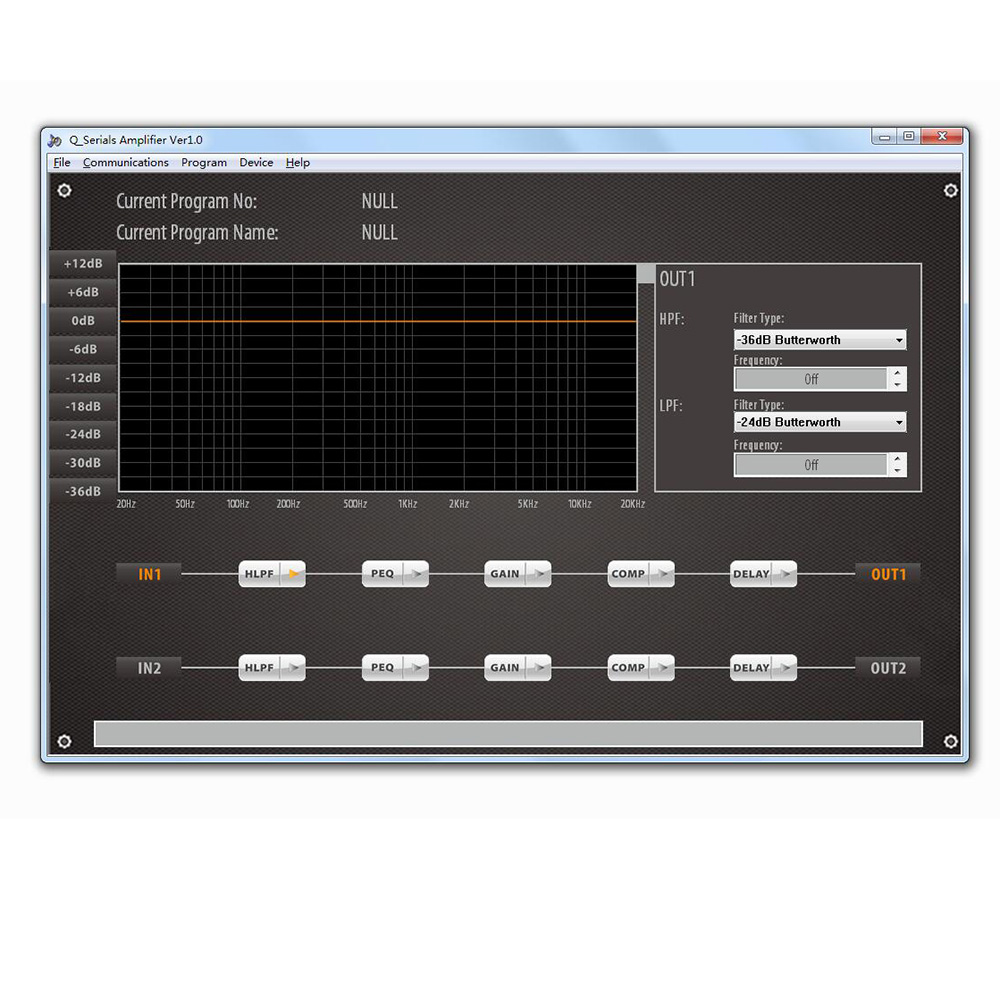

◇ 强大的DSP功能包括路由控制、电平调整、电平表、滤波、均衡、压限、延时、反相、静音等;
◇ 提供透明RS232/RS485数据传输通道,可以将现有监测数据通过网络传输,实现网络集中监测:
◇ 环境监测单元可用于采集电压、电流等各种参数,也可以实现远程软开、关机;

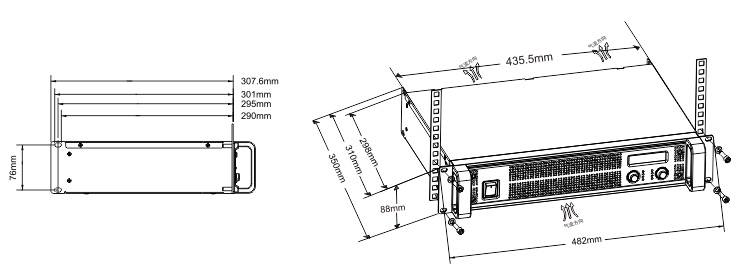

Q3i尺寸图

网络数字功率放大器尺寸图

参数

额定功率 立体声8Ω:
550W
额定功率 立体声4Ω:
1000W
额定功率 立体声2Ω:
1500W
额定功率 桥接8Ω:
2000W
额定功率 桥接4Ω:
3000W
输入灵敏度:
1Vrms
总谐波失真:
<0.5%
互调失真:
<1%
信噪比(计权):
>100dB (1kHz, A wight)
频率响应(+0/-0.25dB):
20Hz~20kHz(±0.5dB)
放大器种类:
Class D
阻尼系数:
>100

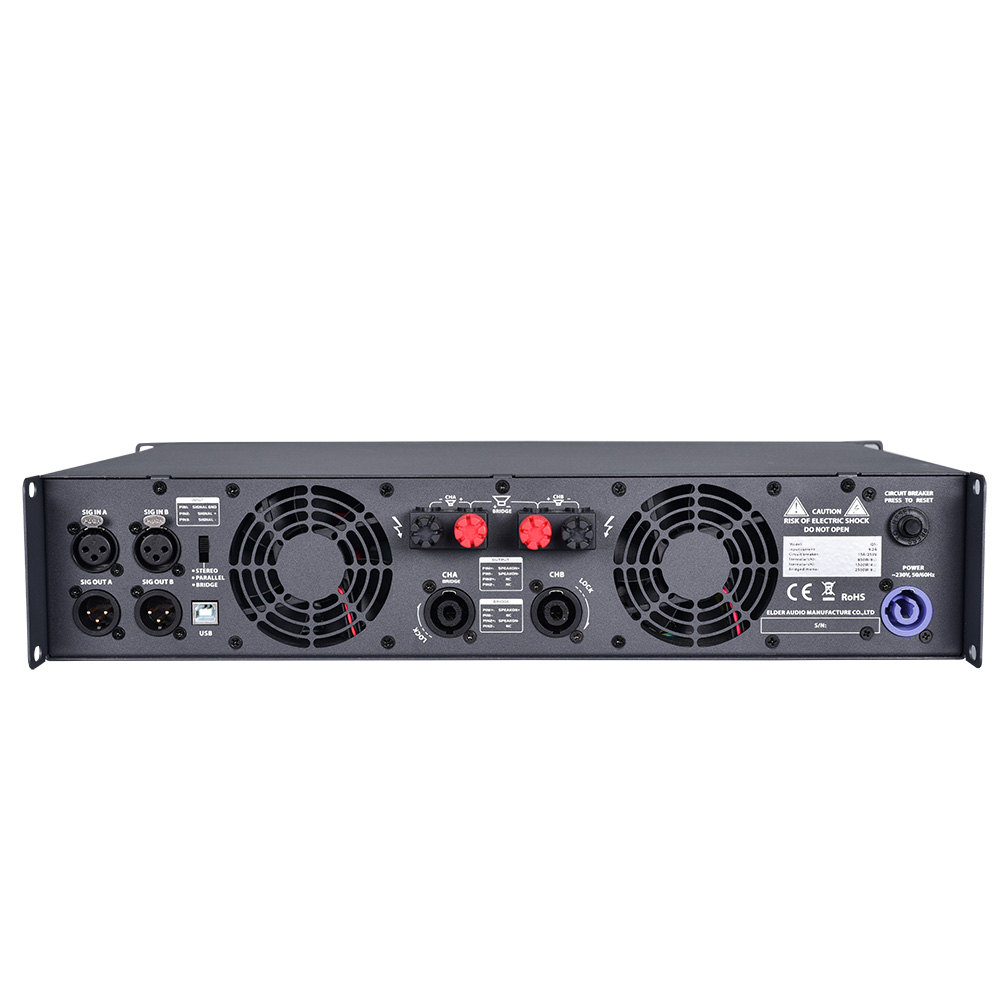

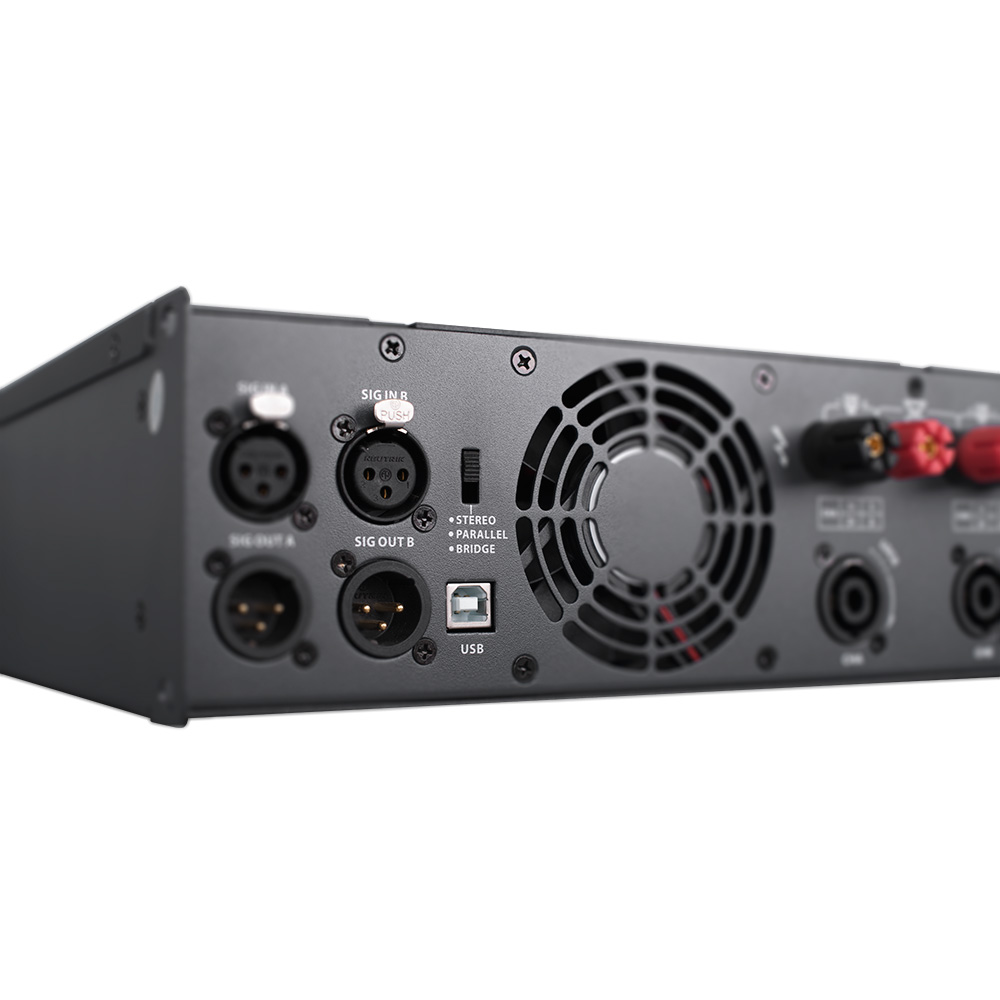

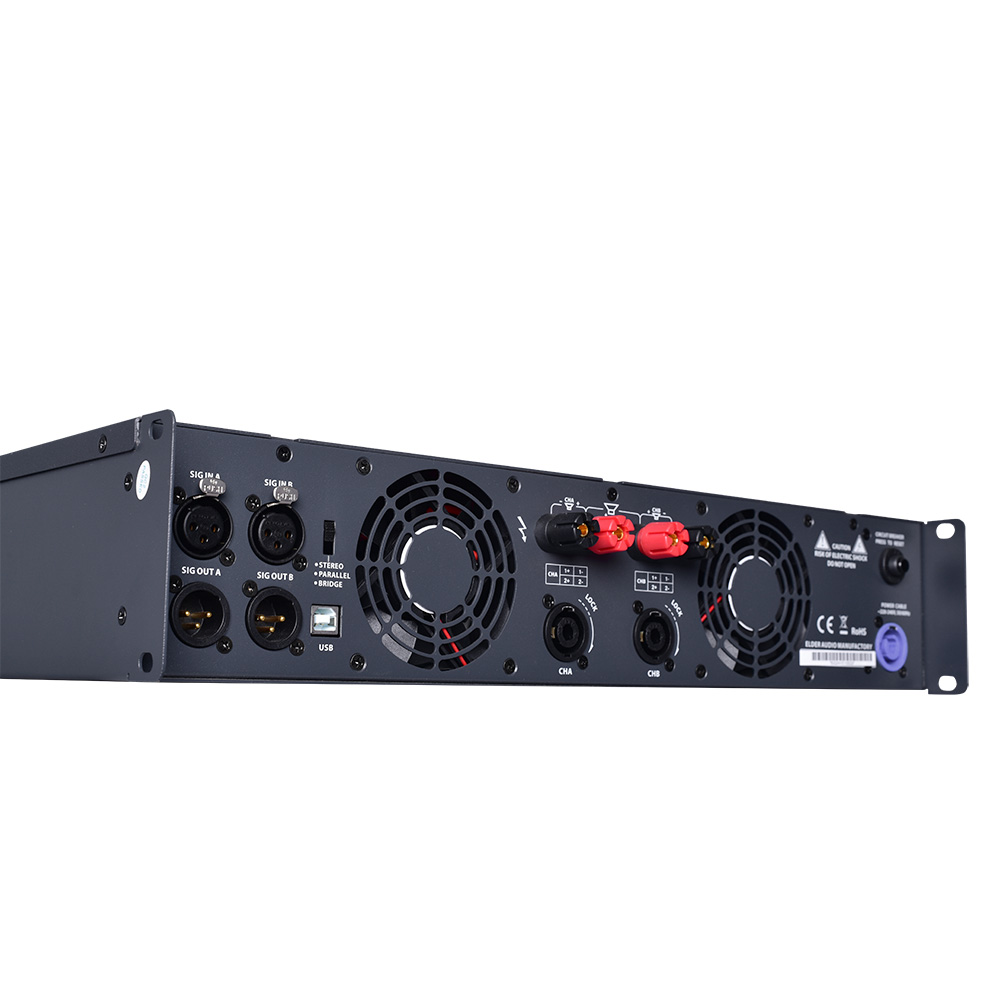

输入端口:
3-pin XLR
输入阻抗:
20k(balanced), 10k(unbalanced)
输出端口:
Nl4, binding posts
冷却方式:
温度无级调速风扇,冷却气流由前至后
供电规格:
AC 220-230V, 50Hz/60Hz
环境温度:
工作温度-10°C~40°C;贮存温度-25°C~80°C
净尺寸 (W x D x H):
89 x 483 x 310 mm / (3.5 x 19 x 12.2 in)
包装尺寸 (W x D x H):
125 x 545 x 405 mm / (4.9 x 21.5 x 15.9 in)
净重量:
8.2 kg / 18.1 lb
包装重量:
10.2 kg / 22.5 lb
